Технология устройства подпорных стенок

Если у вас участок на склоне, считайте, что вам повезло: использование естественного рельефа местности открывает блестящие возможности для создания эффективной планировки сада. Главное при этом — грамотно спроектировать подпорные стенки. Материалы для них годятся практически любые — от красного кирпича и дикого камня до монолитного бетона и деревянных столбиков.

Прежде чем приступить к строительству подпорной стенки, необходимо разметить на участке место ее расположения. Скорее всего она поделит территорию пополам — на нижнюю и верхнюю террасы (стенок может быть и две, и три).

Форму подпорной стены предпочтительнее выбирать криволинейную или ломаную, так как прямолинейные менее прочные, к тому же кривые выглядят более красивыми. После разметки предстоят самые тяжелые — земляные работы: переместить часть грунта с нижней террасы на верхнюю. Поверхностный плодородный слой (примерно 0,25 м) необходимо сохранить. Поэтому его лучше снять и откинуть в сторону от строительной площадки с тем, чтобы после возведения подпорной стены возвратить на место. Дальнейшая работа зависит от конструкции и материала подпорной стенки.

Самый доступный материал — бревна, длина и диаметр которых зависят от перепада уровня террас: например, если высота стенки до 1 м, то диаметр бревен должен быть не менее 150 мм, а длина — не менее 1,5 м (1 м над землей и 0,5 м в земле). Глубина траншеи должна быть на 50—100 мм больше длины вкапываемой части бревен, а ширина больше их диаметра на 200 мм. Так как деревянная подпорная стена находится в земле, ее необходимо защитить от воздействия почвенной влаги. Для этого бревна следует покрыть горячим битумом или обжечь. Дно траншеи следует заранее покрыть слоем гравия толщиной 50—100 мм и тщательно утрамбовать.

Бревна располагают вплотную друг к другу и строго вертикально. Чтобы временно зафиксировать их в таком положении, необходимо каждое бревно соединить с соседним в верхней части гвоздями (косым забоем), а снизу засыпать гравием. Наконец, траншею заливают бетоном М100.

И еще одна конструкция деревянной подпорной стенки. По линии будущей стенки через 2—3 м устанавливают деревянные столбики. В них делают пазы, в которые вкладывают горизонтально бревна или подтоварник, обработанный антисептиком.

После установки подпорной стенки прокладывают гидроизоляцию из рубероида или толя со стороны засыпки и насыпают террасу.

Подпорная стенка из горизонтальных брусьев менее трудоемка по сравнению с вертикальной и требует меньше материала.

Подпорную стенку можно выполнить из монолитного железобетона и бутобетона. В этом случае нет необходимости рыть глубокую траншею, так как монолитная конструкция заглубляется в землю примерно на 150—200 мм. Монолитные подпорные стенки строят с применением опалубки, состоящей из двух стен, между которыми заливают бетон. В первую очередь устанавливают стену, расположенную со стороны нижней террасы.

Для получения ровной лицевой поверхности будущей подпорной стены внутреннюю сторону опалубки обшивают фанерой или рубероидом.

Если нужна железобетонная подпорная стенка, между щитами опалубки устанавливают арматуру — металлические сетки, прутки, обрезки труб, связанные между собой стальной проволокой.

В нижней части на высоте 50 мм от уровня земли для отвода воды из-за стенки необходимо заложить пластмассовые дренажные трубки, размещая их через каждый метр.

После завершения всех подготовительных работ форму заливают бетоном М100.

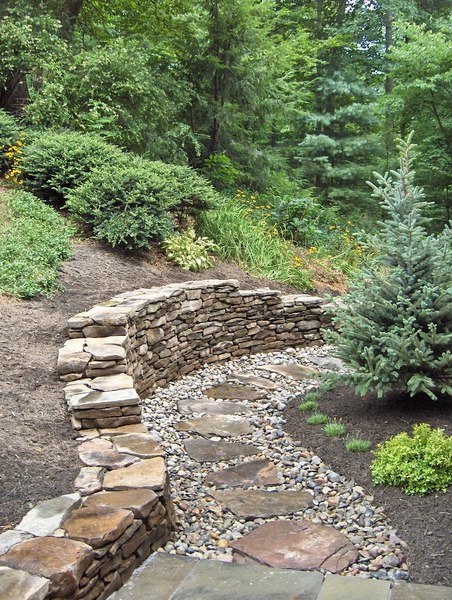

Завершенную подпорную стенку выдерживают в опалубке около трех суток, после чего снимают опалубку и без нее выдерживают дополнительно, без нагрузок, около месяца. Очень красиво выглядит подпорная стенка из природного камня. Такую стенку можно делать без опалубки, ей можно придать разнообразные формы.

Основанием служит неармированный монолитный бетонный фундамент. Ширина его, как правило, в три раза превышает ширину стенки. Если стенка будет высотой 1 м, толщина фундамента составит 150 мм. Верх фундамента должен находиться ниже уровня земли не менее 150 мм.

Кладка подпорной стены напоминает кирпичную. Для каждого ряда подбирают камни примерно одинаковой высоты; неизбежные неровности устраняются или заполнением пустот более мелкими камнями, или подбором камней второго ряда.

В нижней части также необходимо заложить дренажные трубы.

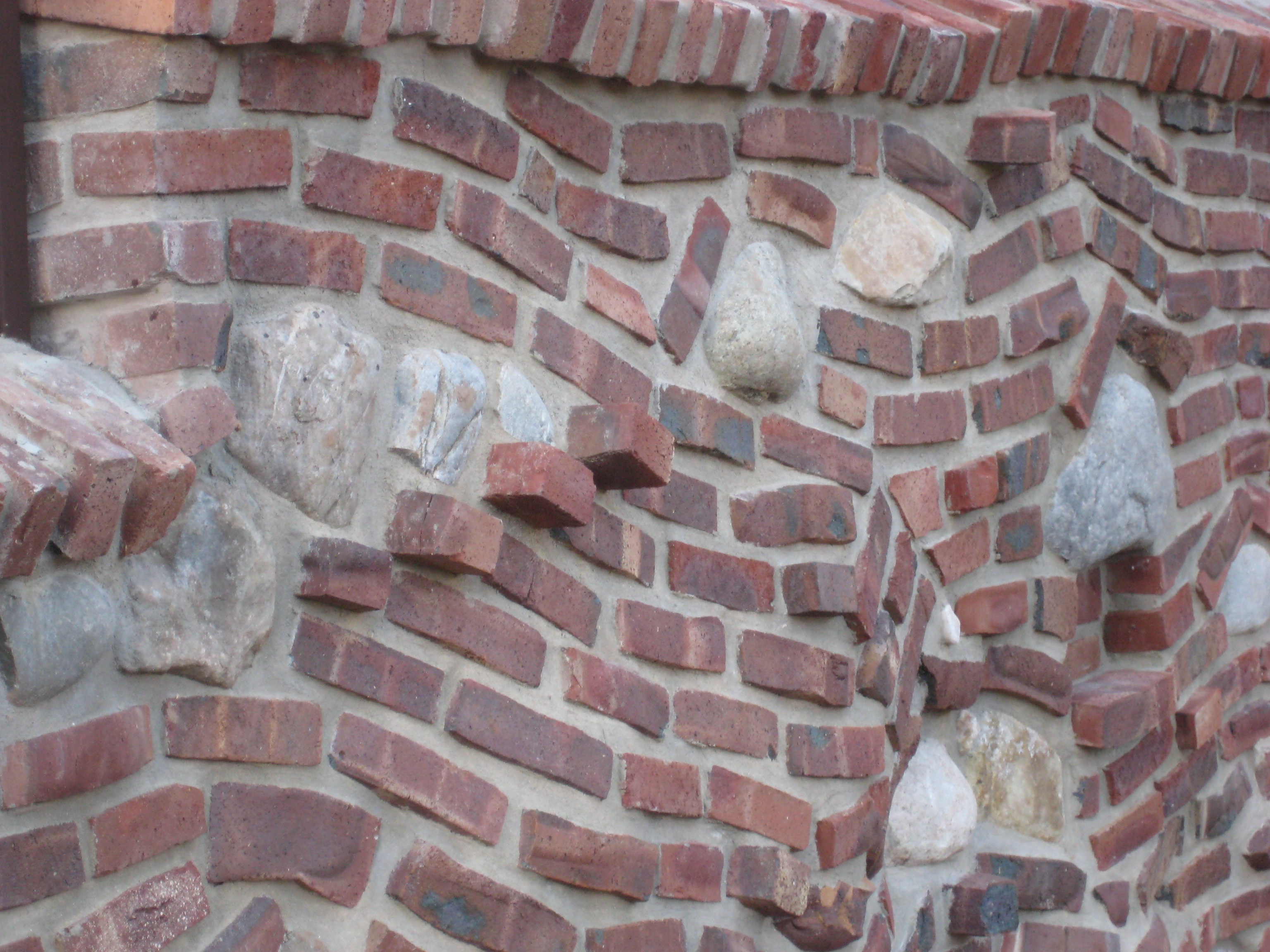

Подпорная стенка из кирпича особенно выигрышно смотрится, если домик тоже сделан из кирпича. Толщина стенки зависит от ее высоты и расположения кирпича.

Невысокую стенку в восемь рядов кирпичной кладки (600 мм) можно без опасения строить толщиной в полкирпича. Более высокие можно усилить пилястрами или возводить в полтора-два кирпича. Чтобы определить требуемое количество кирпичей, надо прикинуть площадь кладки: для стенки толщиной в полкирпича на 1 м2 надо 62,2 шт., а в один кирпич — 124, 5 шт.

Если кирпичи уже есть, воспользуйтесь другим расчетом: 1000 шт. составляют 16 м2 для стены в полкирпича или 8 м2 для толщины в один кирпич.

Раствор для кладки состоит из 1 части цемента, 3 частей мелкого песка и такого количества воды, чтобы раствор оставался на мастерке при его наклоне, а затем соскальзывал целиком. Для отвода воды в швы надо заделать пластмассовые трубы. Располагают их с небольшим уклоном в сторону нижней террасы.

Независимо от материала и формы подпорной стены со стороны верхней террасы устраивают общий дренаж: между стенкой и грунтом насыпают слой гравия толщиной 70— 100 мм. Он служит разрыхляющим слоем, хорошо пропускающим воду к дренажным отверстиям.

Уровень грунта верхней части должен быть ниже стенки, так как нужно будет еще возвратить на место снятый ранее слой плодородной земли.

В зависимости от угла наклона склона террасы могут быть различной ширины — от полуметра до нескольких метров, И если склон очень крутой, после устройства нешироких террас он будет выглядеть как своеобразная лестница со ступеньками.

При небольшом уклоне участка можно сделать несколько террас небольшой высоты. Укрепить их края можно дерном. Но при этом надо помнить: одернованные участки впоследствии необходимо поливать и постоянно выкашивать, чтобы не засорять огород и сад семенами диких трав.

При формировании террас надо стараться делать их поверхность не горизонтальной, а с небольшим уклоном, обратным уклону склона.

Не всегда удается построить капитальные подпорные стенки. Для укрепления подобной ступенчатой террасы можно использовать различный прочный материал: доски, металлические трубы, прочную сетку, ломаную строительную арматуру, камни.

По краям террасы лучше посадить крыжовник, малину, смородину, мощная корневая система которых прочно укрепит террасу.

Недорогую и малотрудоемкую стенку можно выполнить из шифера. Для этих целей пригоден и бракованный шифер. Чтобы удержать его в вертикальном положении, используют как обыкновенные колья, так и арматурные стержни, устанавливаемые на расстоянии 80—100 см друг от друга.

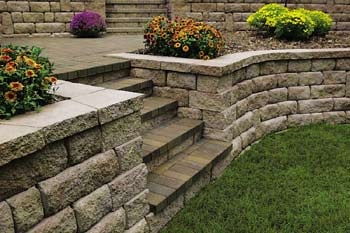

При создании внутренних двориков, насыпных террас, подпорных стенок появляется необходимость устройства небольших лестниц в несколько ступенек.

Конструкции лестниц и материал для их изготовления различны. Проста в изготовлении засыпная лестница в две-три ступеньки. Опалубкой служат доски, закрепленные вбитыми в грунт колышками, а материалом для засыпки служит мелкий шлак с глиной или щебенка. Начинают делать лестницу с подготовки наклонного основания из грунта (нижний слой) и крупного шлака (верхний слой), которые выравнивают и тщательно трамбуют. Боковину (тетиву) лестницы лучше делать из цельной доски. Лестницу собирают заранее, прочно сбив гвоздями тетиву с подступенками, затем устанавливают ее на подготовленное основание и закрепляют колышками. Сначала грунт подсыпают к наружной стороне тетивы и утрамбовывают его, затем засыпают ступеньки, начиная с нижней. Каждую ступеньку тщательно трамбуют, предварительно слегка смочив водой.

Лестницу из готовых бетонных блоков укладывают на слежавшийся грунт, заранее вырезав в нем лопатой места под размер блоков. Если грунт насыпной, сначала делают основание из бутового камня и ступени ставят на раствор.

Декоративная лестница из пеньков — достаточно долговечная. Особенно красиво она выглядит в сочетании с подпорной стенкой, выполненной из дерева. Плашки, напиленные из комлевых частей стволов, укладывают на заранее подготовленное основание. Верхние их торцы обрабатывают антисептиком, а нижние — антисептиком и гудроном или битумом.
